Comment puis-je monter un terminal PCB plug dans un PCB?

En tant que fournisseur de blocs de terminaux PCB, je me demande souvent la bonne façon de monter ces composants essentiels sur une carte de circuit imprimé (PCB). Dans cet article de blog, je partagerai un guide détaillé sur la façon de monter un bornier PCB sur un PCB, couvrant tout, de la préparation aux étapes finales.

Préparation

Avant de commencer à monter le terminal de PCB, vous devez rassembler tous les outils et matériaux nécessaires. Voici une liste de ce dont vous aurez besoin:

• Branchez le terminal PCB: Assurez-vous d'avoir le bon type et la bonne taille du terminal pour votre PCB. Vous pouvez explorer notreBranchez le terminal PCBOptions pour trouver l'ajustement parfait pour votre projet.
• Carte de circuit imprimé (PCB): Assurez-vous que le PCB est propre et exempt de tous les débris ou contaminants. Inspectez-le pour tout dommage ou défaut qui pourrait affecter le processus de montage.
• Souder le fer et la soudure: Un fer à souder de bonne qualité avec la taille de la pointe appropriée est essentiel pour souder le terminal au PCB. Choisissez une soudure compatible avec les matériaux du terminal et du PCB.
• Flux: Le flux aide à améliorer le processus de soudage en supprimant l'oxydation et en favorisant une meilleure adhérence entre la soudure et les composants.
• Pompe ou mèche dessente: Dans le cas où vous faites une erreur pendant le soudage, une pompe ou une mèche désofiltreuse peut être utilisée pour éliminer l'excès de soudure.
• Multimètre: Un multimètre est utilisé pour tester les connexions électriques et s'assurer que le terminal est correctement monté et fonctionne correctement.
• Équipement de sécurité: Portez des lunettes de sécurité et des gants pour vous protéger de tout danger potentiel pendant le processus de soudage.

Étape 1: Positionner le terminal

La première étape du montage du borne de PCB de la fiche consiste à la positionner correctement sur le PCB. Voici comment vous pouvez le faire:

• Aligner les trous: Alignez soigneusement les trous dans le terminal avec les trous correspondants sur le PCB. Assurez-vous que le terminal est placé dans l'orientation correcte et que tous les trous sont correctement alignés.
• Sécuriser le terminal: Une fois les trous alignés, utilisez une paire de pincettes ou une petite pince pour maintenir le terminal en place sur le PCB. Cela l'empêchera de se déplacer pendant le processus de soudage.

Étape 2: souder le bornier

Après avoir positionné le terminal sur le PCB, l'étape suivante consiste à souder en place. Suivez ces étapes pour assurer un bon joint de soudure:

• Appliquer le flux: Appliquez une petite quantité de flux sur les trous du PCB et les broches du bornier. Le flux aide à améliorer le mouillage de la soudure et assure une meilleure connexion.
• Chauffer le fer à souder: Allumez le fer à souder et laissez-le chauffer jusqu'à la température appropriée. Le réglage de la température dépendra du type de soudure et des matériaux soudés.
• Souder les broches: Une fois le fer à souder chauffé, touchez la pointe du fer à la broche du bornier et le coussin sur le PCB simultanément. Appliquez une petite quantité de soudure sur le joint, ce qui lui permet de couler uniformément autour de la broche et du coussin. Assurez-vous que la soudure couvre toute la broche et forme un joint lisse et brillant.
• Répéter le processus: Répétez le processus de soudage pour chaque broche du bornier, une par une. Prenez votre temps et assurez-vous que chaque joint est correctement soudé. Évitez de surchauffer les broches ou le PCB, car cela peut causer des dommages.
• Inspecter les joints de soudure: Après avoir soudé toutes les épingles, inspectez soigneusement les joints de soudure. Recherchez tous les signes de joints de soudure froide, tels que l'apparence terne ou granuleuse, ou l'accumulation de soudure excessive. Si vous trouvez des problèmes, utilisez une pompe ou une mèche désochtile pour retirer l'excès de soudure et redémarrer l'articulation.

Étape 3: Tester le terminal

Une fois que le terminal est soudé au PCB, il est important de le tester pour s'assurer qu'il fonctionne correctement. Voici comment vous pouvez le faire:

• Inspection visuelle: Inspectez le terminal et le PCB pour tout dommage ou défaut visible. Assurez-vous que tous les joints de soudure sont propres et exempts de tout short ou ponts.
• Tests électriques: Utilisez un multimètre pour tester les connexions électriques entre les broches du bornier et les traces correspondantes sur le PCB. Réglez le multimètre sur le mode de résistance ou de continuité approprié et testez chaque broche individuellement. Assurez-vous qu'il existe une faible résistance ou une continuité entre les broches et les traces, indiquant une bonne connexion électrique.
• Tests de fonction: Si possible, connectez le terminal à une source d'alimentation et une charge et testez sa fonctionnalité. Assurez-vous que le terminal est capable de transmettre correctement la puissance et les signaux sans aucun problème.

Étape 4: Nettoyage et finition

Après avoir testé le terminal et s'assurer qu'il fonctionne correctement, il est temps de nettoyer et de terminer le PCB. Voici ce que vous devez faire:

• Nettoyez le PCB: Utilisez un chiffon propre et sans peluche ou une brosse pour éliminer tout résidu de flux ou débris du PCB. Vous pouvez également utiliser un solvant doux, comme l'alcool isopropylique, pour nettoyer le PCB plus approfondie. Assurez-vous que le PCB est complètement sec avant de continuer.
• Isoler le bornier: Si nécessaire, appliquez une couche d'isolation ou de revêtement conforme au terminal et au PCB pour les protéger de l'humidité, de la poussière et d'autres facteurs environnementaux. Cela aidera à améliorer la fiabilité et la longévité du terminal.
• Étiqueter le bornier: Enfin, étiquetez le terminal et les broches correspondantes pour faciliter l'identification et l'utilisation. Vous pouvez utiliser un marqueur permanent ou une imprimante d'étiquette pour ajouter les étiquettes.

Conclusion

Le montage d'un terminal PCB plug dans un PCB nécessite une préparation minutieuse, un soudage précis et des tests approfondis. En suivant les étapes décrites dans cet article de blog, vous pouvez vous assurer que le terminal est correctement monté et fonctionne correctement. N'oubliez pas d'utiliser des outils et des matériaux de haute qualité, suivez les procédures de sécurité et prenez votre temps pour obtenir les meilleurs résultats.

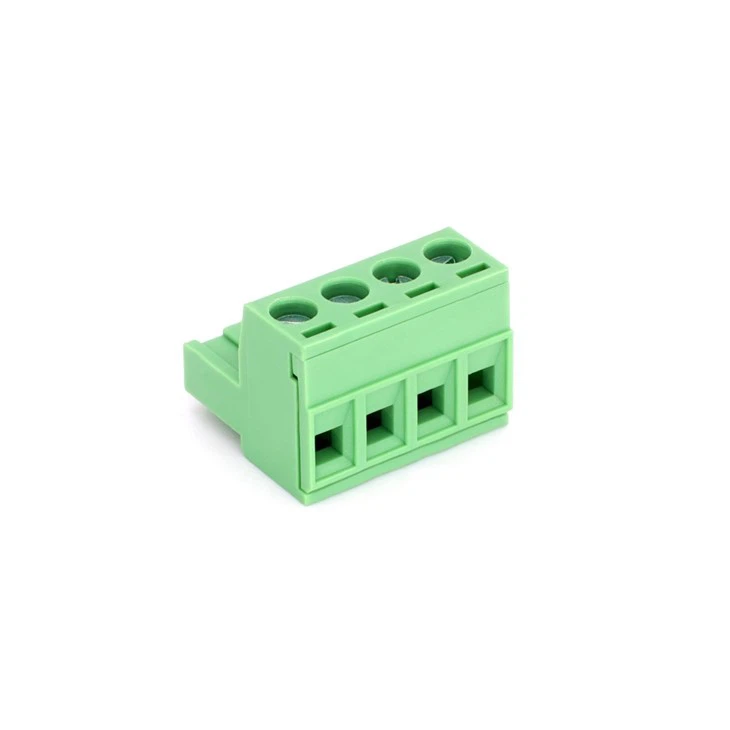

Si vous cherchez une qualité fiable et de haute qualitéConnecteur sans vis de sécurité stable pour PCBouBouchage du connecteur dans le borne, nous sommes là pour aider. Nos produits sont conçus pour répondre aux normes les plus élevées de qualité et de performances, et nous offrons une large gamme d'options pour répondre à vos besoins spécifiques. Contactez-nous dès aujourd'hui pour en savoir plus sur nos produits et comment nous pouvons vous aider dans votre projet.
