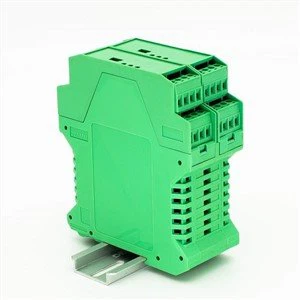

Quelles sont les caractéristiques d'un boîtier pour rail DIN ?

Un boîtier de boîtier sur rail DIN est un boîtier spécialisé conçu pour être monté sur un rail DIN, un rail métallique standardisé utilisé dans les installations électriques. Ces boîtiers sont essentiels pour protéger les composants électriques, le câblage et les circuits contre les facteurs environnementaux, les dommages mécaniques et les interférences électriques. En tant que fournisseur de boîtiers pour rail DIN, j'ai pu constater par moi-même les diverses caractéristiques qui rendent ces boîtiers indispensables dans diverses industries. Dans ce blog, je vais approfondir les principales caractéristiques des boîtiers sur rail DIN et leur importance.

1. Compatibilité normalisée des rails DIN

L'une des caractéristiques les plus fondamentales d'un boîtier sur rail DIN est sa compatibilité avec le système de rail DIN. Les rails DIN se présentent sous différents profils, le plus courant étant le rail supérieur de 35 mm. Un boîtier sur rail DIN bien conçu est conçu pour s'adapter solidement à ces rails, permettant une installation facile et rapide. Cette conception standardisée signifie que quel que soit le fabricant, les boîtiers peuvent être utilisés de manière interchangeable sur le même type de rail DIN. Par exemple, nos boîtiers sur rail DIN sont conçus avec précision pour s'enclencher sur des rails DIN de 35 mm, garantissant une connexion ferme et stable. Ceci est essentiel pour maintenir l’intégrité de l’installation électrique et faciliter un assemblage rapide lors de l’installation ou de la maintenance. La possibilité de monter des boîtiers sur un rail DIN offre également une apparence soignée et organisée, ce qui est bénéfique pour des raisons esthétiques et pratiques, en particulier dans les panneaux de commande et les armoires industrielles. Vous pouvez trouver une large gamme deBoîtiers montés sur rail Dinqui respectent ces normes.

2. Matériaux de construction durables

Le choix des matériaux pour les boîtiers sur rail DIN est essentiel car il a un impact direct sur la longévité et les performances du boîtier. La plupart des boîtiers sont fabriqués à partir de plastiques de haute qualité tels que le polycarbonate, l'ABS ou les plastiques renforcés de fibre de verre. Ces matériaux offrent plusieurs avantages. Le polycarbonate, par exemple, est connu pour son excellente résistance aux chocs, ce qui le rend adapté aux environnements où le boîtier peut être soumis à des chocs physiques. Il présente également une bonne transparence, ce qui peut être utile si une inspection visuelle des composants internes est requise.

Le plastique ABS est un autre choix populaire, car il allie résistance et durabilité à un coût relativement faible. Il résiste aux produits chimiques et présente une bonne stabilité dimensionnelle, garantissant que l'enceinte conserve sa forme dans le temps. Les plastiques renforcés de fibre de verre offrent une résistance mécanique encore plus élevée et sont souvent utilisés dans des environnements industriels difficiles où il existe un risque de choc important ou de corrosion.

Nos boîtiers sont construits en utilisant les dernières techniques de fabrication pour garantir une finition de haute qualité. Les matériaux sont soigneusement sélectionnés pour répondre aux exigences spécifiques de différentes applications, qu'il s'agisse d'un environnement de bureau relativement inoffensif ou d'un environnement industriel difficile.

3. Indices de protection

Les indices de protection, tels que les indices IP (Ingress Protection), sont une caractéristique clé des boîtiers sur rail DIN. Ces valeurs indiquent le niveau de protection fourni contre les objets solides et les liquides. Par exemple, un boîtier avec un indice IP de IP65 est étanche à la poussière (le premier chiffre « 6 ») et protégé contre les jets d'eau venant de toutes les directions (le deuxième chiffre « 5 »).

Dans les environnements industriels, où de la poussière, de la saleté et de l'humidité peuvent être présents, des boîtiers avec des indices IP élevés sont essentiels pour éviter d'endommager les composants électriques à l'intérieur. Pour les applications intérieures avec des conditions environnementales moins sévères, un indice IP inférieur comme IP20, qui protège contre les objets solides de plus de 12 mm (par exemple les doigts) mais n'offre aucune protection contre les liquides, peut être suffisant.

Lors de la sélection d'un boîtier, il est important que les clients prennent en compte l'environnement spécifique dans lequel le boîtier sera utilisé. Notre gamme de boîtiers offre une variété d'indices IP, permettant aux clients de choisir celui qui répond le mieux à leurs besoins. Vous pouvez trouver des informations détaillées sur les indices IP de nosBoîtier de boîtier de connecteur de bornier électrique.

4. Conception modulaire

De nombreux boîtiers sur rail DIN présentent une conception modulaire. Cela signifie que les boîtiers peuvent être facilement combinés, étendus ou personnalisés pour répondre aux exigences spécifiques d'un projet. Par exemple, si un utilisateur a besoin d'ajouter plus d'espace pour des composants électriques supplémentaires, il peut simplement connecter un autre module au boîtier existant.

Les boîtiers modulaires simplifient également la maintenance et les mises à niveau. Si un composant particulier tombe en panne ou doit être remplacé, il est souvent possible d'y accéder et de le retirer sans perturber l'ensemble du système électrique. Cette approche modulaire réduit les temps d'arrêt et les coûts associés à la maintenance et aux modifications.

Nos boîtiers modulaires sur rail DIN sont conçus pour une flexibilité maximale. Ils sont livrés avec une gamme d'accessoires et d'options de montage, permettant aux utilisateurs de créer une solution personnalisée qui répond exactement à leurs besoins. La compatibilité entre les différents modules garantit que le système global reste cohérent et fonctionnel.

5. Gestion des câbles

Une gestion efficace des câbles est un aspect important des boîtiers sur rail DIN. Les boîtiers sont conçus avec des fonctionnalités telles que des ports d'entrée de câbles, des presse-étoupes et des canaux de routage internes. Les ports d'entrée de câbles sont dimensionnés et positionnés pour permettre une insertion facile de câbles de différents diamètres. Les presse-étoupes sont utilisés pour sceller les câbles à l'endroit où ils entrent dans le boîtier, empêchant ainsi la pénétration de poussière et d'humidité.

Les canaux de routage internes aident à garder les câbles organisés et à éviter qu'ils ne s'emmêlent. Cela améliore non seulement l'apparence générale de l'installation électrique, mais réduit également le risque d'interférences de signal et de courts-circuits. Pour les systèmes électriques complexes comportant plusieurs câbles, une gestion appropriée des câbles peut améliorer considérablement la fiabilité et les performances du système.

Nos boîtiers sont conçus avec des fonctionnalités de gestion des câbles soigneusement pensées. Nous comprenons qu'une organisation efficace des câbles est cruciale pour le bon fonctionnement des systèmes électriques, et nous nous efforçons de fournir des boîtiers qui répondent à ces exigences.

6. Blindage électrique et EMI/RFI

Dans les systèmes électriques modernes, les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI) peuvent poser des problèmes importants. Ces interférences peuvent perturber le fonctionnement normal des composants électriques, entraînant des erreurs, des dysfonctionnements, voire des pannes du système.

Certains boîtiers sur rail DIN sont conçus avec des capacités de blindage électrique et EMI/RFI. Ceci est généralement réalisé en utilisant des matériaux ou des revêtements conducteurs à l'intérieur du boîtier. Le blindage aide à empêcher les signaux électromagnétiques et radiofréquences externes de pénétrer dans le boîtier, ainsi qu'à empêcher les composants internes d'émettre des signaux d'interférence.

Cette fonctionnalité est particulièrement importante dans les applications telles que les télécommunications, les centres de données et l'automatisation industrielle, où des équipements électroniques sensibles sont utilisés. NotreBoîte d'isolation de signalest un exemple de boîtier doté de capacités de blindage avancées, conçu pour protéger les signaux sensibles des interférences.

7. Facilité d'installation et d'accès

Un bon boîtier de boîtier sur rail DIN doit être facile à installer et fournir un accès pratique aux composants internes. Comme mentionné précédemment, le système de montage sur rail DIN standardisé garantit une installation rapide et simple. De plus, de nombreux boîtiers sont conçus avec des fonctionnalités telles que des couvercles à clipser ou des panneaux amovibles, qui permettent un accès facile aux composants à l'intérieur.

Ceci est important pour les tâches telles que l’installation, la maintenance et le dépannage. Les techniciens peuvent rapidement ouvrir le boîtier, effectuer les réglages ou les réparations nécessaires, puis le refermer. La facilité d'accès réduit également le temps et les efforts requis pour ces tâches, ce qui peut entraîner des économies à long terme.

8. Options de personnalisation

Nous comprenons que différents clients ont des exigences différentes, et c'est pourquoi nous proposons une gamme d'options de personnalisation pour nos boîtiers sur rail DIN. Les clients peuvent choisir parmi différentes tailles, couleurs et configurations pour répondre à leurs besoins spécifiques. Nous pouvons également ajouter des marquages ​​personnalisés, des logos ou des découpes pour des composants spécifiques.

La personnalisation permet aux clients de créer un boîtier qui répond non seulement à leurs exigences techniques, mais qui correspond également à leur identité de marque. Qu'il s'agisse d'un projet à petite échelle ou d'une application industrielle à grande échelle, nos services de personnalisation garantissent que les clients obtiennent un boîtier adapté à leurs spécifications exactes.

Conclusion

En conclusion, les boîtiers sur rail DIN offrent un large éventail de fonctionnalités qui les rendent essentiels pour protéger et organiser les composants électriques. De la compatibilité normalisée des rails DIN aux matériaux de construction durables en passant par les indices de protection, la conception modulaire, la gestion des câbles, le blindage, la facilité d'installation et les options de personnalisation, ces boîtiers jouent un rôle essentiel dans diverses industries.

Si vous êtes à la recherche de boîtiers sur rail DIN et que vous recherchez des produits fiables et de haute qualité, nous vous invitons à nous contacter. Notre équipe d'experts est prête à vous aider à sélectionner le boîtier adapté à vos besoins spécifiques. Nous pouvons fournir des informations détaillées, une assistance technique et des conseils tout au long du processus d’achat. N'hésitez pas à nous contacter pour plus d'informations et pour entamer une discussion sur l'approvisionnement.

Références

• Electrical Enclosure Handbook, publié par plusieurs grandes organisations d'ingénierie électrique
• Normes du système sur rail DIN, documentation officielle des organismes de normalisation concernés
• Publications techniques sur les matériaux pour boîtiers électriques et leurs propriétés
